压缩空气系统在工作过程中会产生冷凝水，含有油污及颗粒杂质的冷凝水若不能及时排放，会严重影响气体品质。
乔克念承X-drain是一种液位感应智能零气耗排水器，其采用液位传感器与单片机控制系统相配合，可根据冷凝水的实际产生量进行有效排放，只排水，不排气，避免压缩空气损失。
X-drain采用隐藏式模块化设计，结构紧凑，排放速度快，动作频率高，过载能力强。
X-drain规格单一，在排水量、工作压力、适用电压和材质等方面无更多选择，是一款经济型智能零气耗排水器。
乔克念承X-drain经过压力试验、流量试验、杂质试验、电磁干扰试验、淋水试验和寿命试验六大考核而定型，确保了长寿命和高可靠性。
◆ 隐藏式模块化设计，结构紧凑，维护便捷
◆ 根据冷凝水产生量实时排放，零气耗
◆ 指示灯直观显示运行状态
◆ 故障信号输出功能
◆ 手动测试功能
◆ 排水阀孔径大，配有过滤网，无堵塞

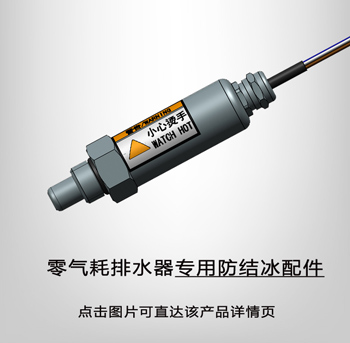

◆ 寒冷地区可配加热棒防止冰冻
◆ 数字显示排放次数

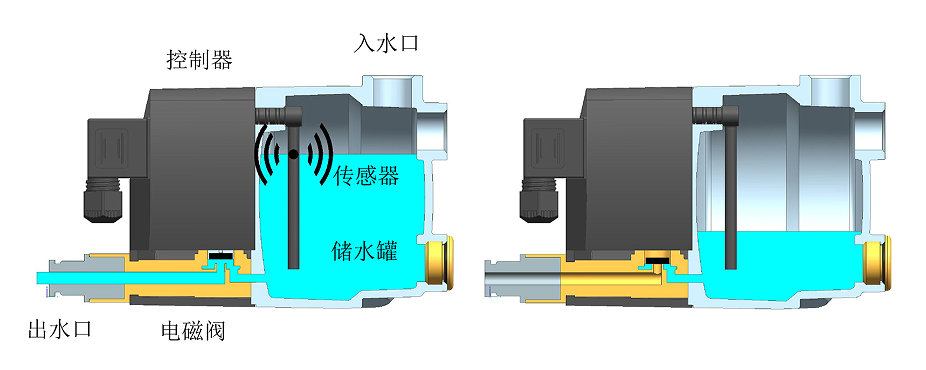

◆ 冷凝水从入水口流入储水罐，储水罐水位持续升高；
◆ 当水位升到感应点时，传感器发出信号，电磁阀打开，开始排放冷凝水；
◆ 当冷凝水快排完时，电磁阀自动关闭，残留少许冷凝水，形成水封；
◆ 当排水器出现故障导致水位过高时，传感器实时感应，自动进入自洁排水模式，并可远程输出故障信号。
|
|
|
|
|
产品型号 |
X1 |
X1a |
|
产品特点 |
基本型 |
数显排放计次 |
|
应用场合 |
冷却器、分离器、储气罐、冷干机等 |
|
|
工作压力 |
0-1.6 Mpa |
|
|
最大排水量 |
85 L/h |
|
|
推荐适用空压机容量 |
75 m3/min |
|
|
推荐适用冷干机容量 |
150 m3/min |
|
|
推荐适用过滤器容量 |
750 m3/min |
|
|
适用介质 |
水、含油冷凝水 |
|
|
介质温度 |
1-60℃ |
|
|
环境温度 |
1-60℃（零下温度可选用加热棒附件） |
|
|
入口尺寸 |
3 * G1/2’’ |
|
|
出口尺寸 |
Φ10 (G1/2’’) |
|
|
排放阀类型 |
电磁阀 |
|
|
排水流量孔径
|
4.0 mm |
|
|
排放阀前置过滤网 |
有（内置） |
|
|
容器壳体材质 |
铝 |
|
|
手动排水功能 |
有 |
|
|
防护等级 |
IP65 |
|
|
标准电压 |
220 VAC |
|
|
报警功能 |
同时提供N.O(报警接通)和N.C(报警断开)两种形式的无源触点输出 |
|
|
报警触点负载 |
交流电最大负载62.5VA，直流电最大负载60W |
|
|
外形尺寸 长*宽*高（mm） |
197 * 110* 118 |
|
|
产品净重 |
2.0 kg |
|
