压缩空气系统在工作过程中会产生冷凝水，含有油污及颗粒杂质的冷凝水若不能及时排放，会严重影响气体品质。
乔克念承Mag-drain是一种气动零气耗排水器，其可根据冷凝水的实际产生量进行有效排放，只排水，不排气，避免压缩空气损失。
乔克念承Mag-drain采用特殊设计的浮球，根据液位变化进行气动控制，通过气动排水主阀实现自动排水。

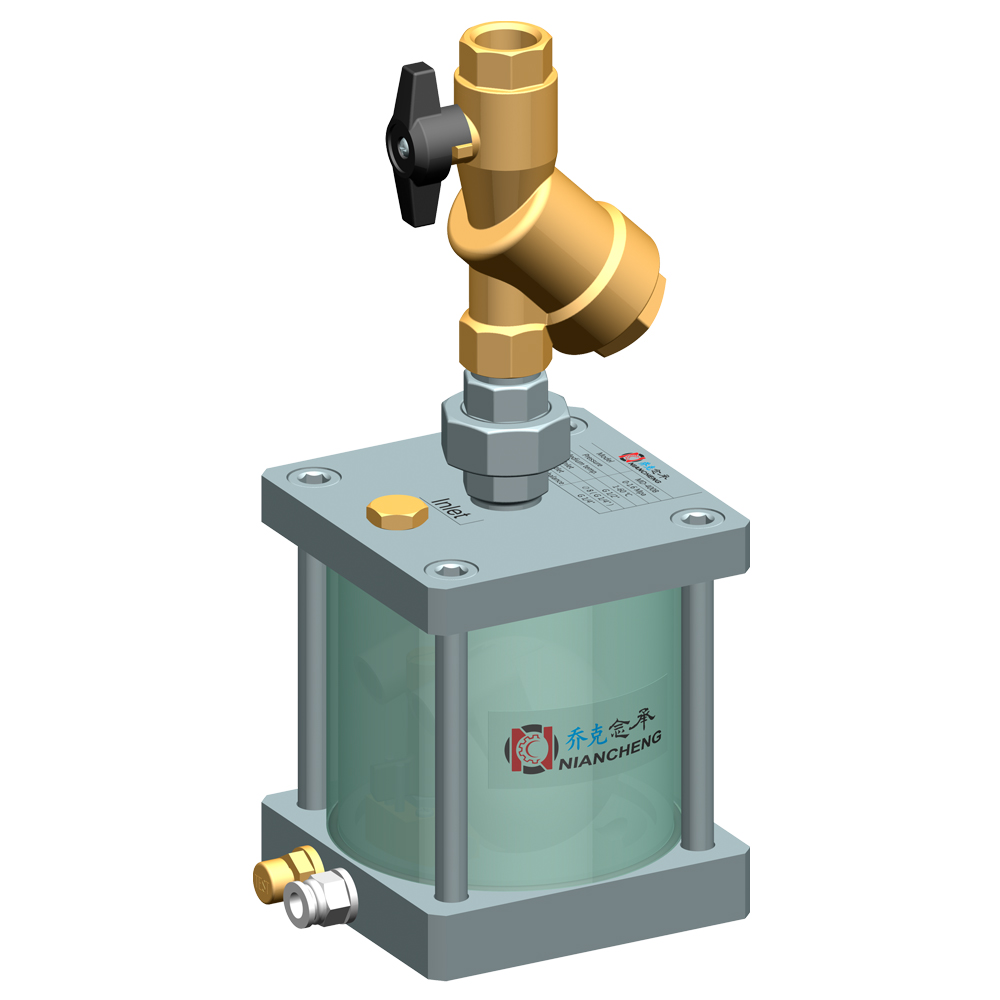

Mag-drain采用半透明复合材料壳体，可观察冷凝水变化情况，非常人性化。
当仅用作压缩空气排水时，Mag-drain气动排水器可在易燃、易爆等危险环境中使用。
Mag-drain可提供外接控制气源、超大水量排放等特型产品，为用户提供广泛选择。
乔克念承Mag-drain系列气动排水器经过压力试验、流量试验、杂质试验和寿命试验四大考核而定型，确保了长寿命和高可靠性。
◆ 无需通电
◆ 环境防爆
◆ 可用于户外
◆ 手动测试功能
◆ 根据冷凝水产生量实时排放，零气耗

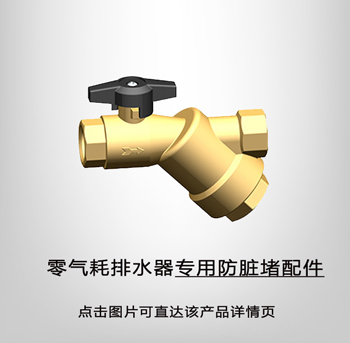

◆ 排水阀孔径大，配有过滤网，无堵塞
◆ 半透明壳体，冷凝水变化过程可视

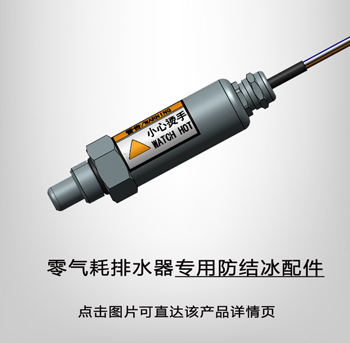

◆ 寒冷地区可配加热棒防止冰冻
◆ 可提供外接控制气源、超大水量排放等特型产品

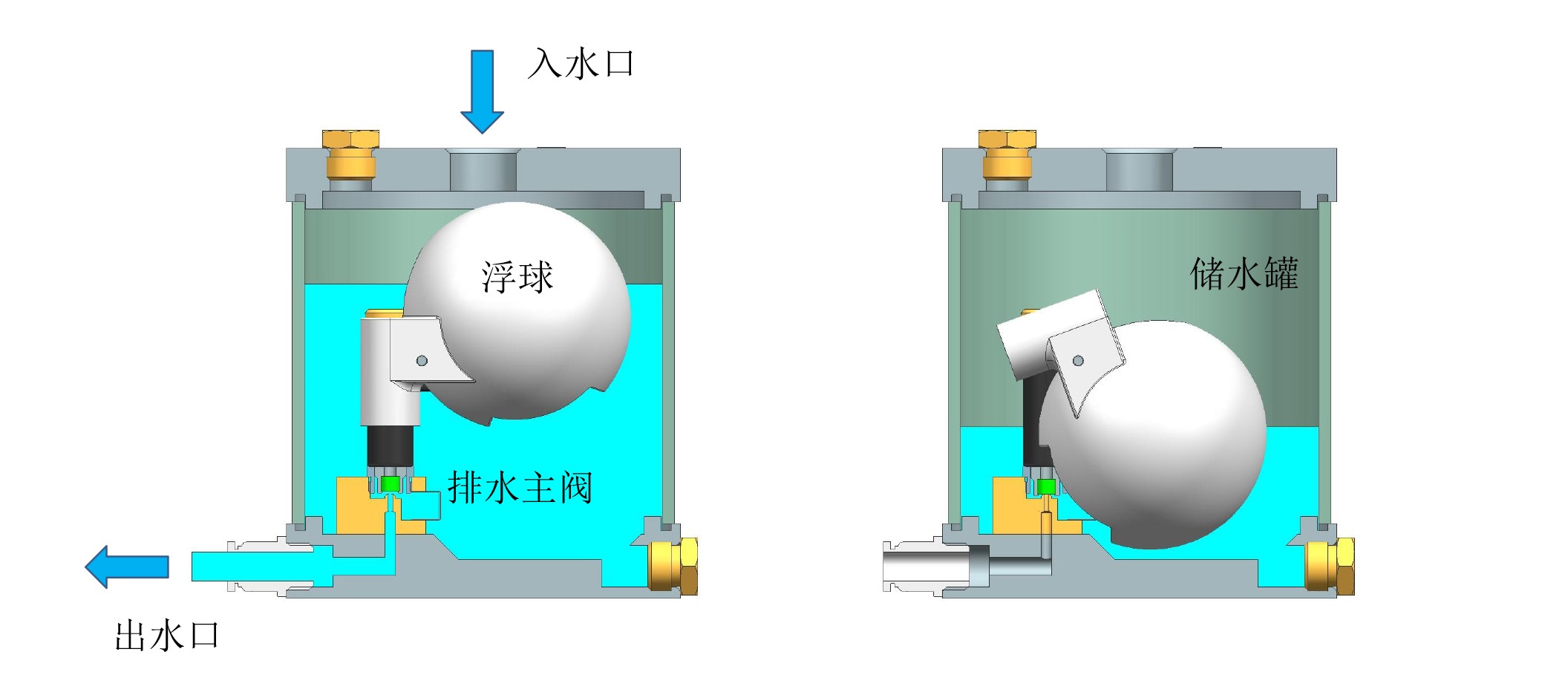

◆ 冷凝水从入水口流入储水罐，储水罐水位持续升高，浮球跟随浮起；
◆ 当浮球浮起到一定高位时，控制阀使得排水主阀气缸泄气，主阀打开，进行排水；
◆ 冷凝水排放过程中，储水罐水位持续下降，浮球跟随降落；
◆ 当浮球降落到一定低位时，控制阀使得排水主阀气缸进气，主阀关闭，停止排水；
◆ 储水罐中始终残留少量的冷凝水，形成水封，无压缩空气损失。
|
|
|
 |
|
产品型号 |
Mag-20A |
Mag-20B |
|
产品特点 |
①零气耗②无需通电③半透明壳体可观察冷凝水变化 |
|
|
应用场合 |
冷凝水较清的场合 |
|
|
工作压力 |
0-1.6 Mpa |
|
|
极限排水量 |
80 L/h |
|
|
适用介质 |
较清冷凝水 |
|
|
介质温度 |
1-60℃ |
|
|
环境温度 |
1-60℃（零下温度可选用加热棒附件） |
|
|
入口尺寸 |
G1/2’’ |
|
|
出口尺寸 |
Φ8 (G1/4’’) |
|
|
回气口尺寸 |
G1/4’’ |
|
|
排放阀类型 |
磁力阀 |
|
|
排水流量孔径 |
1.3mm |
|
|
排放阀前置过滤网 |
有（内置） |
|
|
容器壳体材质 |
铝和半透明复合材料 |
|
|
手动排水功能 |
有 |
|
|
防护等级 |
IP68 |
|
|
外形尺寸 长*宽*高（mm） |
132 * 110 * 126 |
140 * 110 * 110 |
|
产品净重 |
1.8 Kg |
|
