真空系统在运行过程中会有水，如不及时排出，会损坏真空泵、降低系统真空度、阻塞真空管路等。
Vacuum Drain是一种专门用于真空系统排水的智能排水器，其采用液位传感器、单片机控制和气动控制系统相配合，可实现真空系统运行中的在线排水，适用于真空泵吸气口气/水分离器的排水、真空缓冲罐的排水、真空管路积液处的排水等。
Vacuum Drain真空系统智能排水器 采用压缩空气动力排水，动作频率高，排放速度快。
Vacuum Drain真空系统智能排水器 分有平衡回路型和无平衡回路型两个系列产品。有回路型为标准型产品，可接负压平衡管，进水流畅，额定排水量较大；无回路型主要顾及无法安装负压平衡管的应用，但因进水不畅，额定排水量较小。
Vacuum Drain真空系统智能排水器 经过真空试验、流量试验、杂质试验、电磁干扰试验、淋水试验和寿命试验六大考核而定型，确保了长寿命和高可靠性。
◆ 真空系统运行中在线排水
◆ 液位感应，智能控制
◆ 采用压缩空气动力，排放迅速
◆ 用于真空罐、真空泵吸气口气/水分离器等的排水
◆ 寒冷地区可配加热棒防止冰冻
◆ 手动测试功能
◆ 滞排报警功能
◆ 液位可视
◆ 模块化结构，维护便捷
◆ 寒冷地区可配加热棒防止冰冻
真空系统的水流入储水罐，水位持续升高；
当水位升高到传感器感应点时，控制器发出信号，进水阀和平衡阀关闭，储水罐与真空系统隔离；随后进气电磁阀和排水阀打开，外部压缩空气进入储水罐，开始排水；
水和残余压缩空气排尽后，排水阀关闭，平衡阀打开，罐体预抽真空，随后进水阀打开，储水罐与真空系统接通，排水器开始进入下轮工作循环。
平衡阀通过管路与真空容器上部连接，用于平衡气压，主要作用是进水阀打开前预抽真空和进水阀打开后保持进水顺畅。

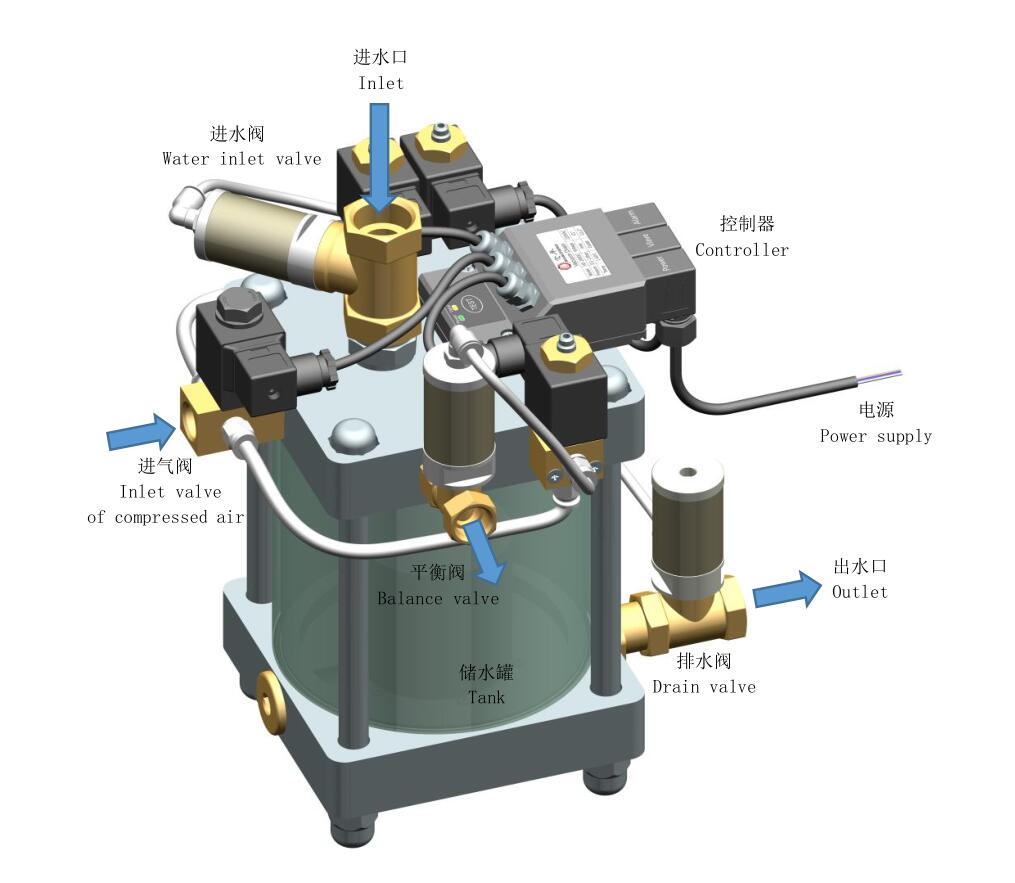

Vacuum Drain真空排水器工作原理
|
|
|
 |
 |
|
产品型号 |
VD-800C |
VD-2800C |
VD-3800C |
|
产品特征 |
半透明复合材料罐体，液位可视 |
||
|
额定排水量 |
40 L/h |
100 L/h |
200 L/h |
|
工作压 |
0.1-1.8 bar（绝对压力） |
||
|
外接压缩空气 |
0.4-0.8 Mpa |
||
|
适用介质 |
水、油、空气 |
||
|
介质温度 |
1-60℃（零下温度可选用加热棒附件） |
||
|
入口尺寸 |
G3/4’’ |
G1’’ |
G1’’ |
|
出口尺寸 |
G1/2’’ |
G3/4’’ |
G3/4’’ |
|
平衡管接口尺寸 |
G1/2’’ |
G1/2’’ |
G1/2’’ |
|
排水阀门类型 |
电磁阀 |
气动阀 |
气动阀 |
|
内置过滤网 |
有 |
有 |
有 |
|
手动排水功能 |
有 |
有 |
有 |
|
防护等级 |
IP65 |
IP65 |
IP65 |
|
标准电压 |
220 VAC |
||
|
报警功能 |
同时提供N.O(报警接通)和N.C(报警断开)两种形式的无源触点输出 |
||
|
报警触点负载 |
交流电最大负载62.5VA，直流电最大负载60W |
||
|
外形尺寸长*宽*高 |
230 * 180 * 210 |
300 * 270 * 340 |
300 * 270 * 590 |
