压缩空气系统在工作过程中会产生冷凝水，含有油污及颗粒杂质的冷凝水若不能及时排放，会严重影响气体品质。

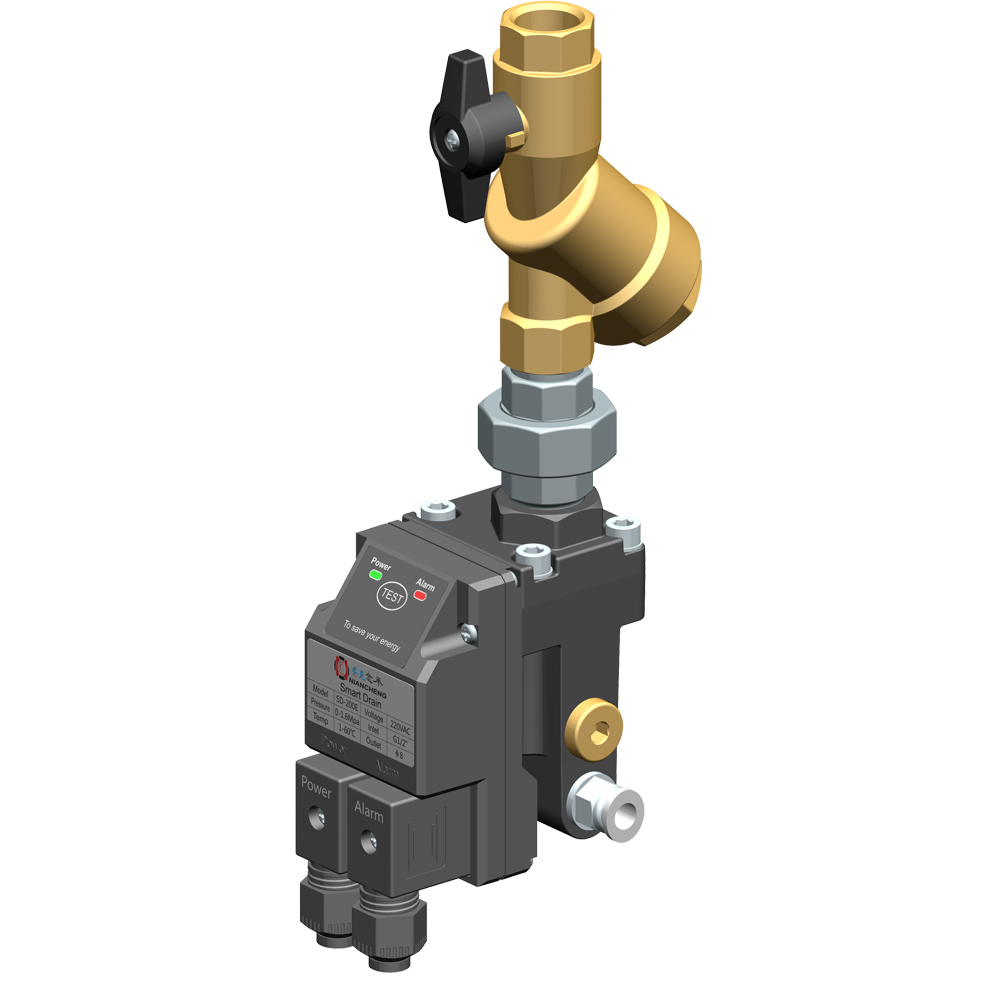

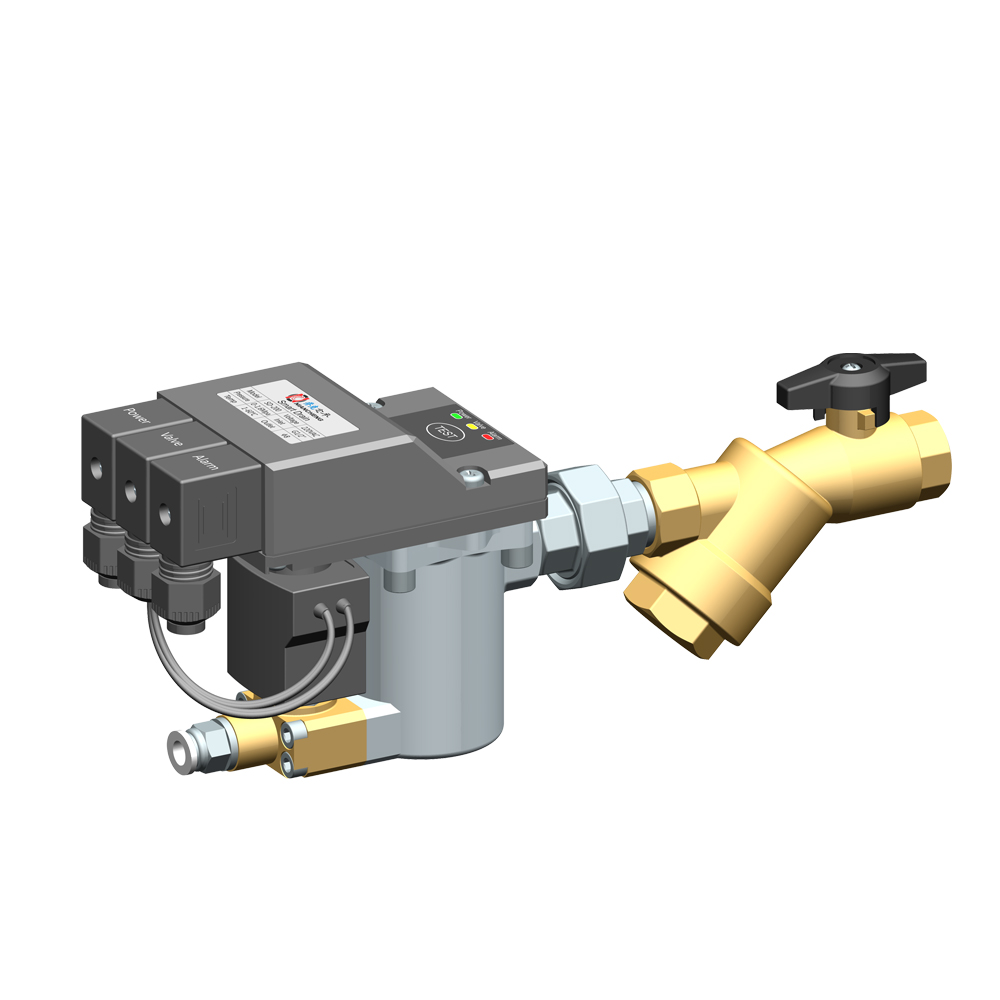

乔克念承Smart Drain是一种零气耗液位感应智能排水器，其采用液位传感器与单片机控制系统相配合，可根据冷凝水的实际产生量进行有效排放，只排水，不排气，避免压缩空气损失。
乔克念承Smart Drain采用模块化结构的创新设计，替代了传统的老式结构。老式的粘连结构需要复杂的内部端子接线，工作中自身无法断电，传感器和排放阀的拆装非常繁复，而Smart Drain的模块化结构克服了这一系列弊端，使用和维护更加便捷。
Smart Drain的设计排放速度快，动作频率高，过载能力强。
Smart Drain是一款标准型零气耗智能排水器，规格齐全，在排水量、工作压力、适用电压和材质等方面可提供多种选择。
乔克念承Smart Drain经过压力试验、流量试验、杂质试验、电磁干扰试验、淋水试验和寿命试验六大考核而定型，确保了长寿命和高可靠性。

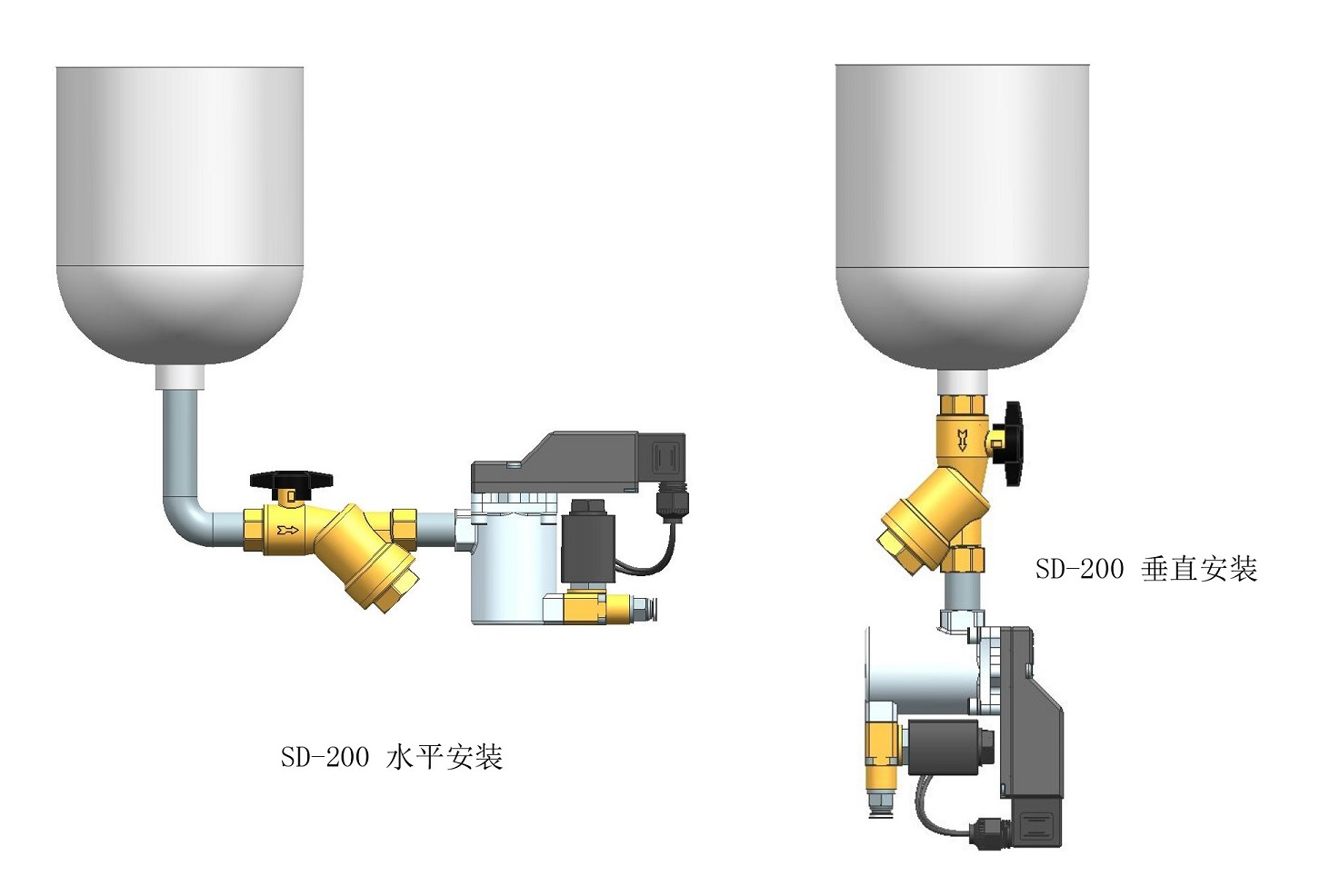

◆ SD-200既可以垂直安装，又可以水平安装。
◆ 创新的模块化结构，维护更便捷
◆ 手动测试功能
◆ 根据冷凝水产生量实时排放，零气耗
◆ 排水阀孔径大，配有过滤网，无堵塞
◆ 指示灯直观显示运行状态
◆ 特殊电压、高压力型、全不锈钢型产品可选
◆ 故障信号输出功能
◆ 寒冷地区可配加热棒防止冰冻
◆ 当水位升到感应点时，传感器发出信号，电磁阀打开，开始排放冷凝水；
◆ 当冷凝水快排完时，电磁阀自动关闭，残留少许冷凝水，形成水封；
◆ 当排水器出现故障导致水位过高时，传感器实时感应，自动进入自洁排水模式，并可远程输出故障信号。
|
|

|
|
|
产品型号 |
SD-200E |
SD-200 |
|
产品特点 |
①模块化结构，体积小，重量轻②适用过滤器和小型冷干机等 |
|
|
应用场合 |
小水量排放，如过滤器、小型冷干机等 |
|
|
工作压力 |
0-1.6 Mpa |
|
|
最大排水量 |
12 L/h |
|
|
推荐适用空压机容量 |
10 m3/min |
|
|
推荐适用冷干机容量 |
20 m3/min |
|
|
推荐适用过滤器容量 |
100 m3/min |
|
|
适用介质 |
水、含油冷凝水 |
|
|
介质温度 |
1-60 ℃ |
|
|
环境温度 |
1-60℃（零下温度可选用加热棒附件） |
|
|
入口尺寸 |
1 * G1/2’’（垂直入水口） |
1 * G1/2’’（水平入水口） |
|
出口尺寸 |
Φ8 (G1/4’’) |
|
|
排放阀类型 |
电磁阀 |
|
|
排水流量孔径 |
2.0 mm |
|
|
排放阀前置过滤网 |
有（外置） |
有（内置） |
|
容器壳体材质 |
铝 |
304不锈钢 |
|
手动排水功能 |
有 |
|
|
防护等级 |
IP65 |
|
|
标准电压 |
24V AC/DC 、110V AC 、220V AC |
|
|
报警功能 |
同时提供N.O(报警接通)和N.C(报警断开)两种形式的无源触点输出 |
|
|
报警触点负载 |
交流电最大负载62.5VA，直流电最大负载60W |
|
|
外形尺寸 长*宽*高（mm） |
93 * 79 * 124 |
142 * 74 * 117 |
|
产品净重 |
0.6 kg |
1.3 kg |
