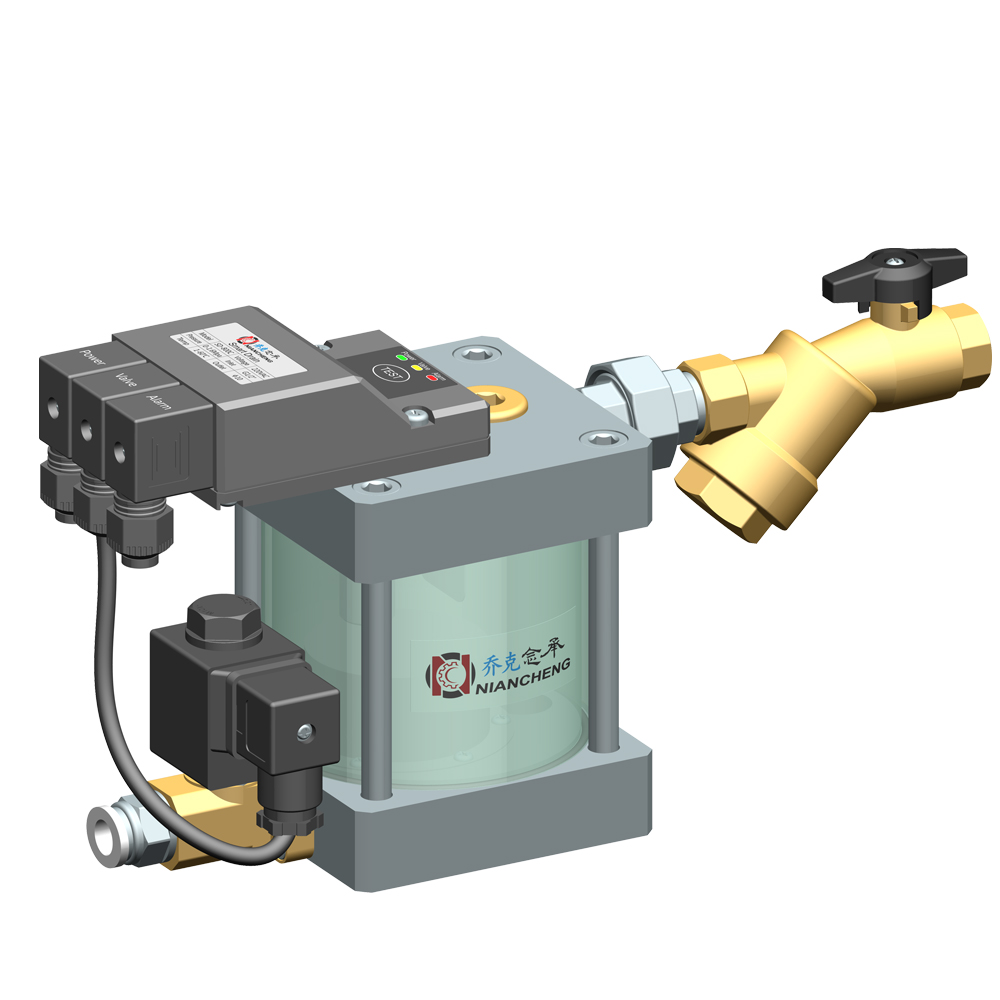

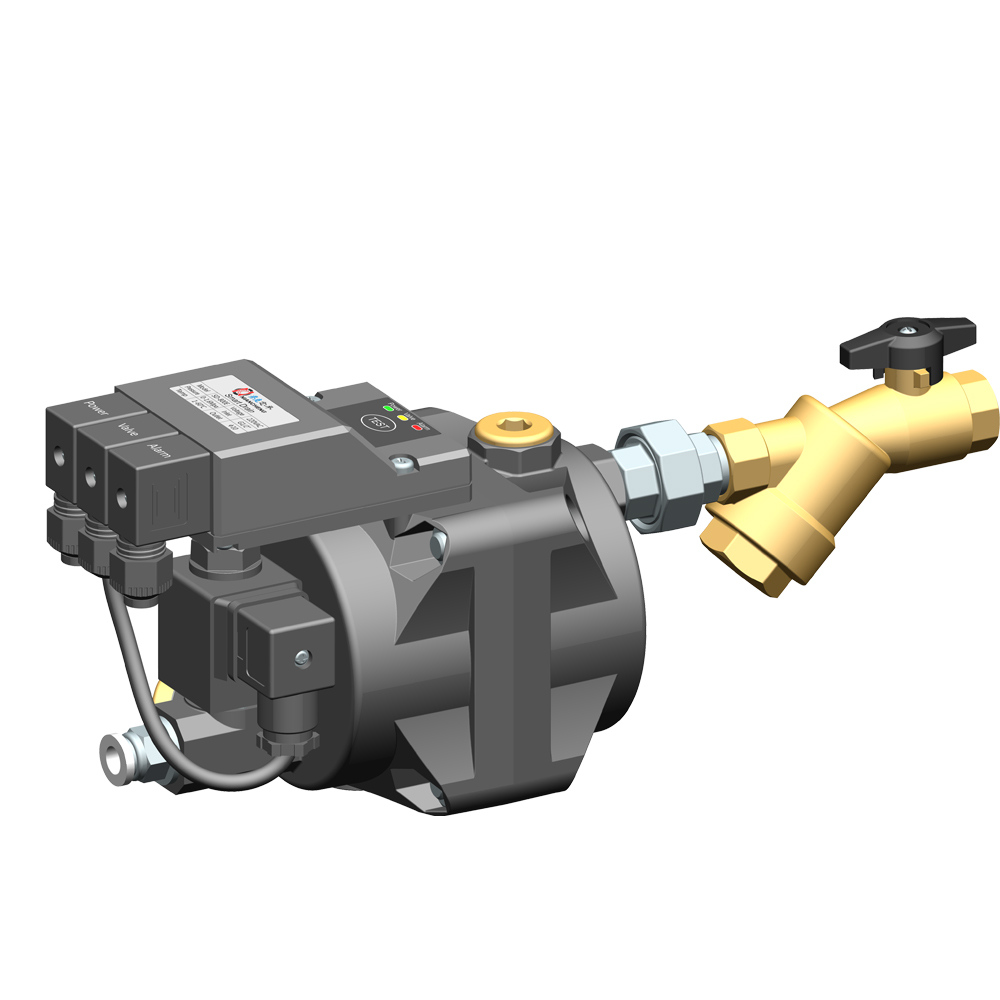

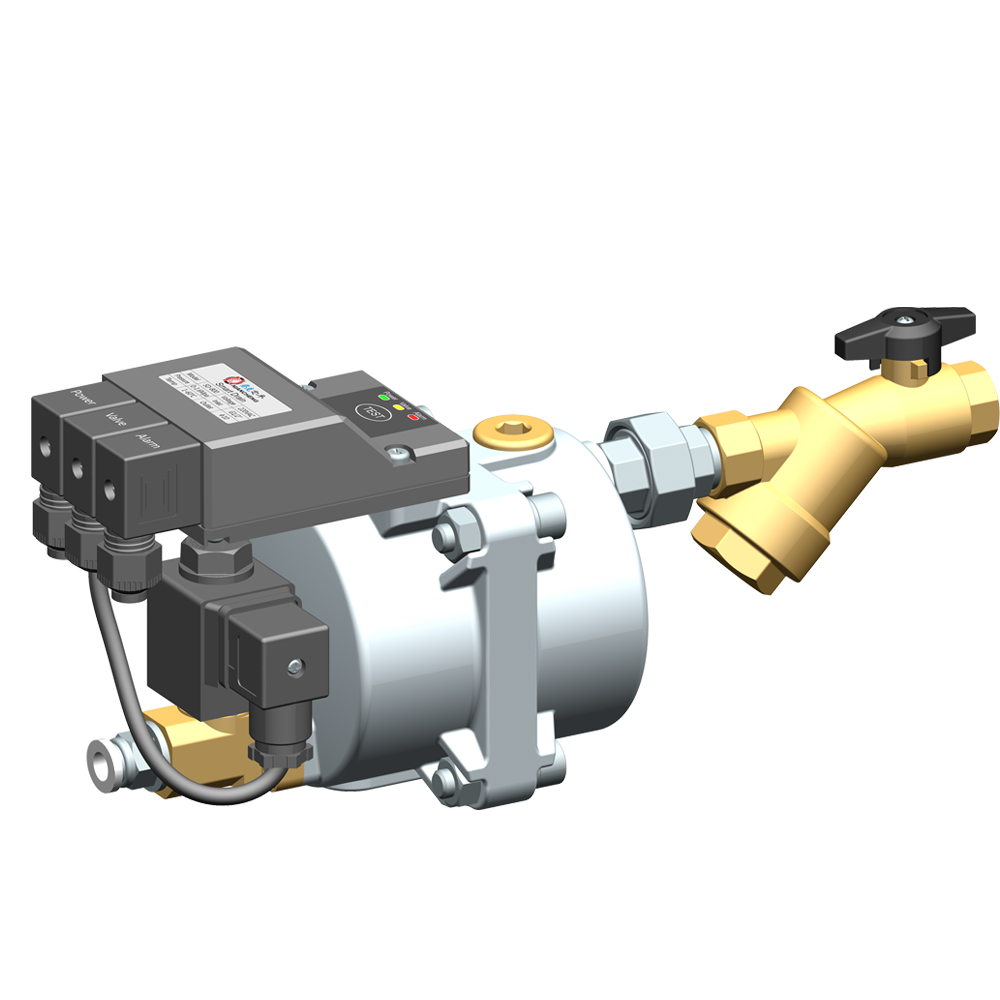

SD-800E 液位感应 零气耗 智能排水器



压缩空气系统在工作过程中会产生冷凝水,含有油污及颗粒杂质的冷凝水若不能及时排放,会严重影响气体品质。

乔克念承Smart Drain是一种零气耗液位感应智能排水器,其采用液位传感器与单片机控制系统相配合,可根据冷凝水的实际产生量进行有效排放,只排水,不排气,避免压缩空气损失。

乔克念承Smart Drain采用模块化结构的创新设计,替代了传统的老式结构。老式的粘连结构需要复杂的内部端子接线,工作中自身无法断电,传感器和排放阀的拆装非常繁复,而Smart Drain的模块化结构克服了这一系列弊端,使用和维护更加便捷。

Smart Drain的设计排放速度快,动作频率高,过载能力强。

Smart Drain是一款标准型零气耗智能排水器,规格齐全,在排水量、工作压力、适用电压和材质等方面可提供多种选择。

乔克念承Smart Drain经过压力试验、流量试验、杂质试验、电磁干扰试验、淋水试验和寿命试验六大考核而定型,确保了长寿命和高可靠性。

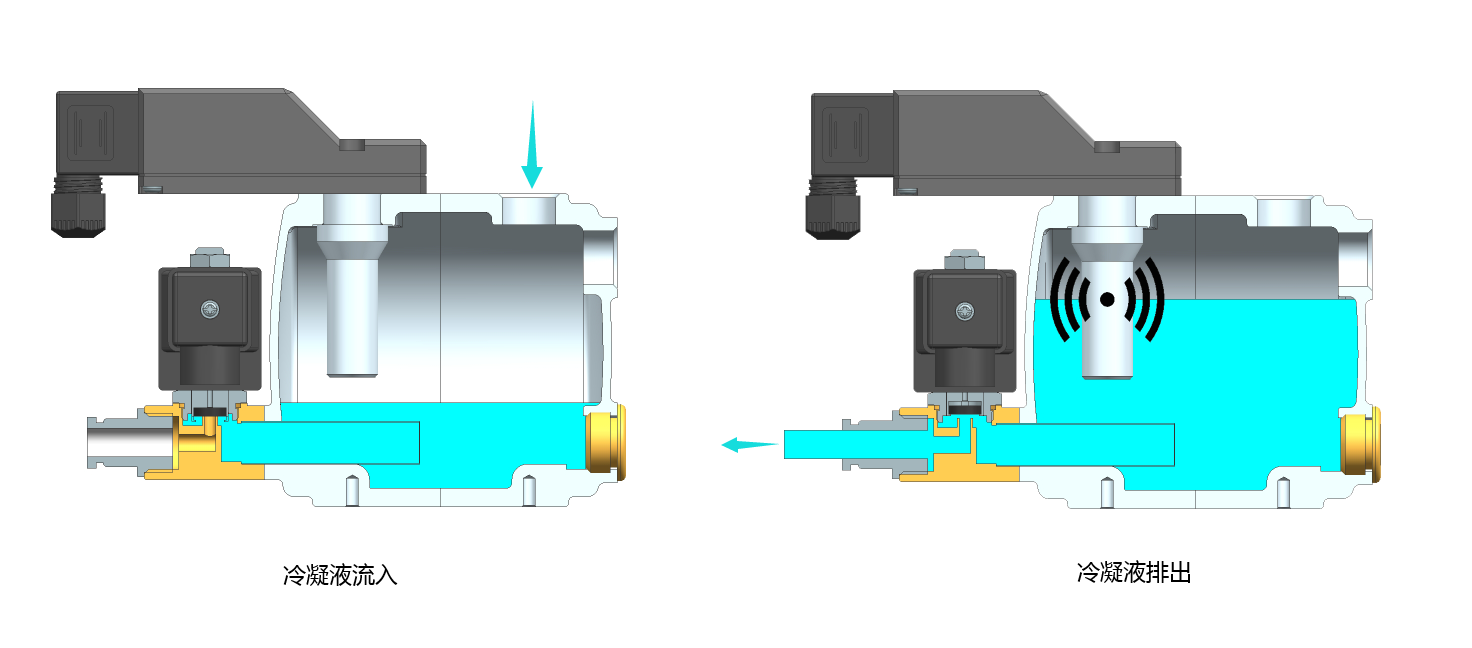

◆  冷凝水从入水口流入储水罐,储水罐水位持续升高;

◆  当水位升到感应点时,传感器发出信号,电磁阀打开,开始排放冷凝水;

◆  当冷凝水快排完时,电磁阀自动关闭,残留少许冷凝水,形成水封;

◆  当排水器出现故障导致水位过高时,传感器实时感应,自动进入自洁排水模式,并可远程输出故障信号。





◆  创新的模块化结构,使用和维护更便捷

◆  手动测试功能

◆  根据冷凝水产生量实时排放,零气耗

◆  排水阀孔径大,配有过滤网,无堵塞

◆  指示灯直观显示运行状态

◆  特殊电压、高压力型、全不锈钢型产品可选

◆  指示灯直观显示运行状态

◆  故障信号输出功能

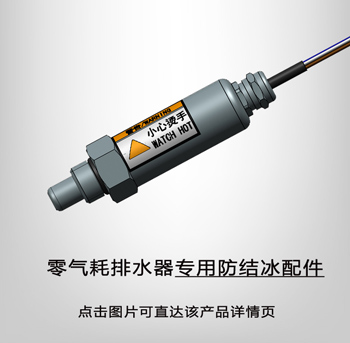

◆  寒冷地区可配加热棒防止冰冻










产品型号

SD-800E

SD-800C

SD-800

产品特点

①模块化结构  ②多种材质可选   ③液位可视可选

应用场合

通用型,如空压机冷却器、分离器、储气罐、冷干机等

工作压力

0-0.3

Mpa

0.3-1.6

Mpa

0-0.3

Mpa

0.3-1.6

Mpa

0-0.3

Mpa

0.3-1.6

Mpa

对应工作压力的最大排水量

100 L/h

90 L/h

100 L/h

90 L/h

100 L/h

90 L/h

推荐适用空压机容量

100 m3/min

推荐适用冷干机容量

200 m3/min

推荐适用过滤器容量

1000 m3/min

适用介质

水、含油冷凝水

介质温度

1-60

环境温度

1-60℃(零下温度可选用加热棒附件)

入口尺寸

3 * G1/2’’

出口尺寸

Φ10 (G1/2’’)

排放阀类型

电磁阀

Solenoid valve

 排水流量孔径

4.0 mm

排放阀前置过滤网

有(外置)

有(内置)

有(内置)

容器壳体材质

半透明复合材料

304不锈钢

手动排水功能

防护等级

IP65

标准电压

 24V AC/DC 110V AC 220V AC

报警功能

同时提供N.O(报警接通)N.C(报警断开)两种形式的无源触点输出

报警触点负载

交流电最大负载62.5VA,直流电最大负载60W

外形尺寸 长**高(mm

207 * 110 * 147

186 * 110 * 173

202 * 110 * 147

产品净重

2.5 kg

2.5 kg

3.8 kg
